一、系統組成及功能
KSL-FHL600 電纜故障定位系統（行波測距）由各類互感器和電纜監測終端組成，監測終端采用鑄鋁合金外殼，IP68級防護等級，具備防雨、防潮、防腐蝕、抗振、防電磁干擾、防雷、防爆等性能，適應各種嚴酷運行環境。

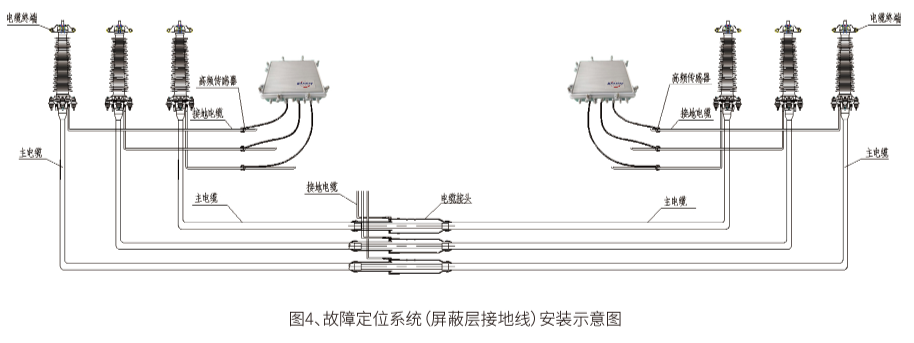

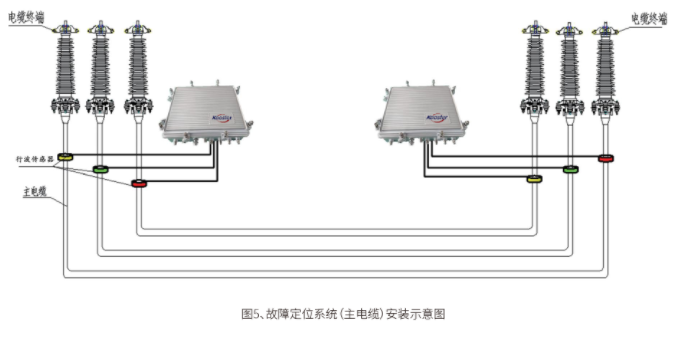

系統主要包括以下部分：
1. 高速信號數據采集單元（DAU模塊）: 用于采集高頻行波傳感器獲取到的電壓和電流等信號數據，并將其轉換成數字信號，以便主控單元進行后續處理和分析。
2. 主控單元（CPU 模塊）: 作為線纜監測主機的核心，負責處理和分析高頻行波傳感器采集到的信號數據，并根據定位算法計算出故障數據。
3. 高精度GPS授時模塊: 提供精確的時間同步信號，確保所有組件都在相同的時間軸上運行，兩端裝置采樣保持納米級嚴格同步，從而提高故障定位的準確性。
4. 4G網絡通訊模塊: 用于實現雙端裝置之間相互傳遞信息，協調判斷故障距離。
5. 電流傳感器：實時監測三相電纜的護層接地電流、總接地電流及任意相主纜運行電流；
6. 行波傳感器：用于獲取暫態行波電流信號，通過主機進行高速采集，能實時監測電纜局部放電、接地等故障，并能具體指定故障位置，同時記錄采集時間標簽和波形譜圖。
7.電源管理模塊 : 對整個系統的電源進行管理和監控，確保系統能夠穩定、可靠地工作，并提供必要的電源保護措施。
二、技術指標
1.故障定位技術指標
2.電纜局放技術指標
3.護層環流技術指標
4.負荷電流技術指標
5.其它技術指標
三.配置選型
產品硬件配置表：
